Інтерактивна модель Протитанкова міна ПТМ-3 у розрізі
ПТМ-3 — радянський інженерний боєприпас (протитанкова міна), призначений для виведення з ладу колісної та гусеничної техніки противника шляхом руйнування їх ходової частини або ураження днища кумулятивним струменем в момент, коли машина наїжджає або опинилася над міною.
Міна встановлюється на ґрунт, для цього застосовуються засоби дистанційного мінування (ПКМ-1, УМЗ, УГМЗ) з касетою КПТМ-3, а також авіаційні системи мінування ВСМ-1 та БКФ-ПТМ-3 «Алдан-2» (останні є контейнерними блоками для КМВУ (контейнер малогабаритних вантажів універсальний))
Основні тактико-технічні характеристики
- Тип міни: протитанкова протигусенична/протиднищева кумулятивна касетна;
- Матеріал корпусу: сталь;
- Маса міни: 4,9 кг;
- ВР основного заряду: ТГ-40;
- Маса основного заряду ВР: 1,8 кг;
- Габаритні розміри міни у бойовому положенні:
- довжина: 33,0 см;
- ширина: 8,4 см;
- товщина: 8,4 см;
- Дистанція реакції датчика цілі на танк: 0,5-1,0 м;
- Радіус спрацювання не менше 3 м.
- Час переведення в бойове становище: 60 с;
- Час бойової роботи: 16-24 год;
- Самоліквідація/самонейтралізація: так/ні;
- Видобуваність: ні;
- Знешкодження: ні;
- Штатний підривник: ВТ-06;
- Тип підривника: неконтактний, що реагує на зміну магнітного поля;
- Електроживлення підривника: елемент РЦ-53У;
- Гарантійний час придатності підривника: трохи більше ніж 1 рік;
- Температурний діапазон застосування: −40…+50 °C;
- Гарантійний термін зберігання 10 років.

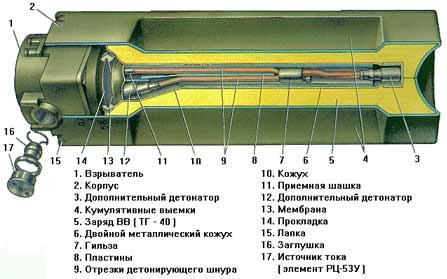

ЗАГАЛЬНА БУДОВА
