Інтерактивна модель протипіхотна міна МОН-50
МОН-50 — радянська протипіхотна міна, яка в Україні виготовляється під назвою ПВП-50.
Була розроблена в СРСР в 1966 як аналог американської міни M18А1 Claymore. Призначена для виведення з ладу особового складу супротивника. Ураження людині (або декількох одночасно) при вибуху міни завдаються готовими забійними елементами (540 кульок або 485 роликів), що вилітають у напрямку супротивника в секторі за горизонтом 54 градуси на відстань до 85 метрів. Висота сектора ураження від 15 см до 4 метрів на граничній дальності. Заборонена Оттавською конвенціею.
Основні тактико-технічні характеристики
Тактико-технічні характеристики міни МОН-50
Тип міни: протипіхотна осколкова керована керована спрямованого ураження.
Корпус: пластмаса.
Маса: 2.0 кг.
Маса вибухової речовини (ПВВ-4): 700 гр.
Довжина корпусу: 22.6 см.
Висота корпусу: 9 см.
Товщина корпусу: 6.6 см.
К-ть готових забійних елементів: 489-540 (кульки або ролики).
Зона ураження -по горизонталі: сектор 54 градуси
-по вертикалі: до 4 метрів
-за дальністю: 50 метрів
Температурний діапазон застосування: -50 – +50 град.

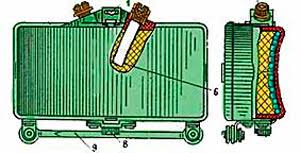

ЗАГАЛЬНА БУДОВА
